 現如今單晶硅傳感器芯片已成為PA級壓力/差壓產品的熱門選擇之一，

但如何正確選擇單晶硅芯片將成為決定產品性能的關鍵因素。

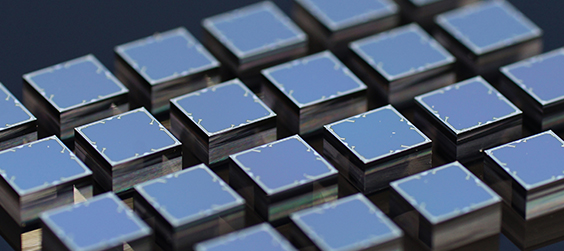

單晶硅壓力/差壓芯片

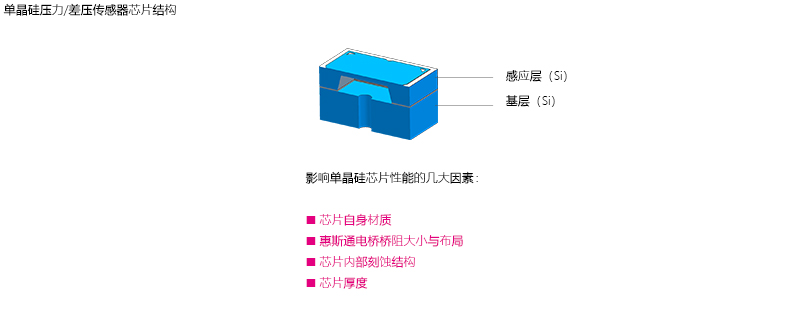

1、芯片自身材質

（1）晶圓尺寸

       對于高穩定性產品務必選擇高純度單晶硅材料，晶圓分布一致性要好，確保芯片的長期穩定性與可靠性。

不要一昧追求晶圓尺寸（如8寸、12寸），為節約成本而降低品質 。

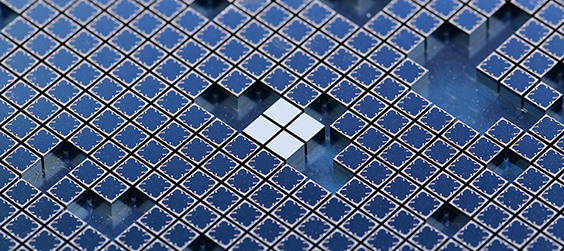

德爾森晶圓實物圖

（2）全單晶硅材質

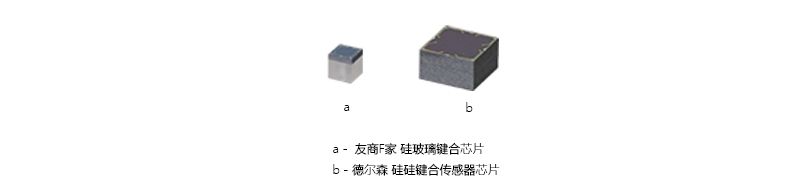

眾所周知，硅比較容易實現與玻璃的鍵合，但硅的彈性模量是玻璃的四倍以上，且溫度膨脹系數也截然不同。因此高穩定性傳感器芯片，

特別是對靜壓影響有要求的差壓傳感器只能選擇硅硅鍵合的全單晶硅材質。

2、惠斯通電橋橋阻大小與布局

（1）橋阻大小

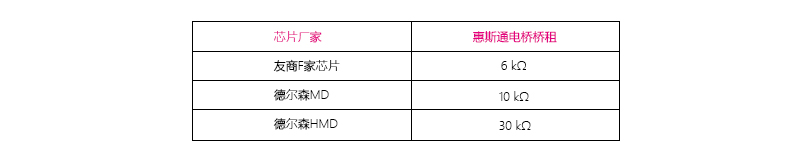

 惠斯通電橋橋阻大小會影響傳感器的靈敏度與溫度特性，大橋阻有利于靈敏度增加，噪聲降低。

（2）引線布局

為實現芯片引腳綁線，必須對單晶硅芯片表面進行金屬化處理，將橋阻的引腳引出。

由于引腳的金屬材質與硅材質的特性不同 ，該金屬化布局也會影響到傳感器的溫度與靜壓特性。

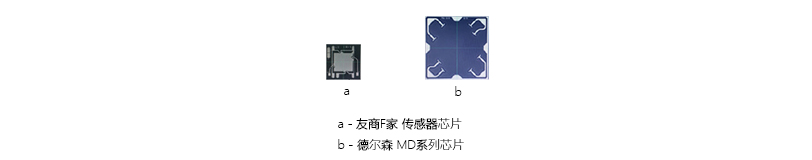

德爾森MD系列芯片采用全對稱鏡像式布局，金屬化部分在溫度與壓力變化時，變化均勻、對稱抵消，使其影響降到非常小。

 3、芯片內部刻蝕結構

單晶硅芯片，在背向過壓時，很容易破碎，主要薄弱環節在于鍵合面與內部刻蝕結構。

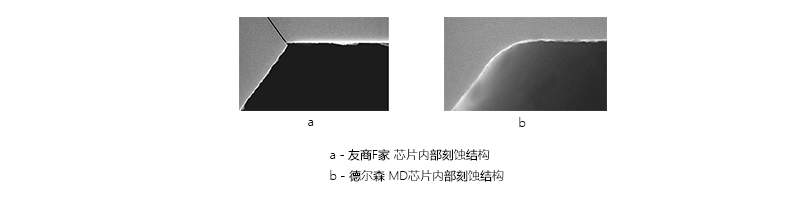

 德爾森MD系列芯片借此國際僅有的專利，特殊的弧形刻蝕結構，實現傳感器正向與背向雙面超高過壓：

  1kPa 芯片背向過壓達 1MPa （1000倍）

 6kPa 芯片背向過壓達 2MPa （333倍）

 4、芯片的厚度

眾所周知，MEMS單晶硅芯片的封裝將對傳感器性能產生較大影響，

因此如何降低不銹鋼管座及本體對芯片的應力成為核心問題。

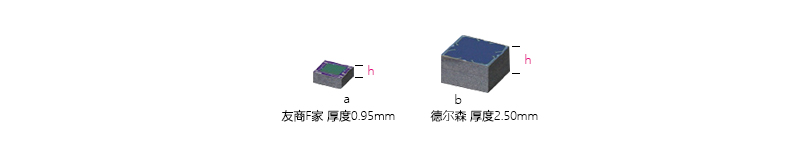

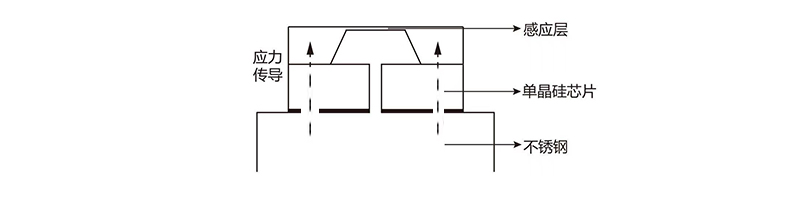

如上圖所示，單晶硅芯片越厚，封裝應力對其感應層影響越小，產品精度與長期穩定性越好。

德爾森采用業內較厚單晶硅芯片，不惜成本，提高品質。

最后，再次感謝大家的耐心傾聽，歡迎大家指導與交流。

“厚硅還是薄硅”，相信大家已有自己的選擇。
