HMD 高溫斗士

德?tīng)柹?HMD 系列超寬溫區單晶硅壓力/差壓傳感器芯片

祝您圣誕快樂！

      大家好！我是德?tīng)柹挠喙ぁ?nbsp;

今天正值平安夜，這里謹代表德?tīng)柹瘓F(tuán)全體成員，祝福新老朋友圣誕快樂?。?！
       冬至剛過，圣誕又至。借此機會，

也為大家分享一下 2019 德?tīng)柹瓕⒘慨a(chǎn)的一款新型單晶硅壓力芯片( HMD 高溫斗士)，

愿為您在這寒冬里送上一份溫暖！

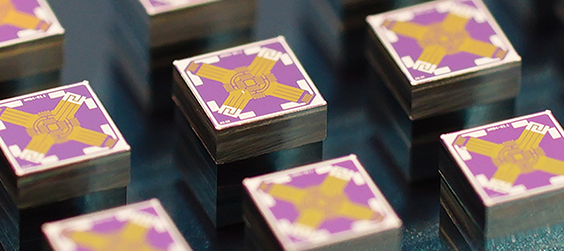

HMD 高溫型單晶硅壓力 / 差壓傳感器芯片

HMD 系列超寬溫區單晶硅芯片 (-196℃~350℃)

半導體硅材料在 150℃ 之上時，其漏電流會呈指數級變大，從而導致其電特性無法實現規律變化，

也正是因此，超過 150℃以上的硅材質 MEMS 傳感器一直為行業中的難點。

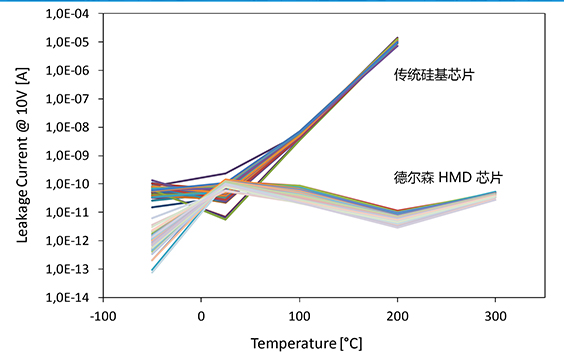

MEMS 硅芯片漏電流隨溫度變化曲線

       德?tīng)柹静捎脤?SOI（絕緣體硅薄膜）技術與 MEMS 技術巧妙結合的方式，

有效的解決了高溫下硅傳感器的漏電流問題，

傳承上一代 MD 系列芯片的 3D 刻蝕結構，依然延續了其超高過壓性能與高穩定性。

封裝技術

      傳統的傳感器芯片封裝技術已無法實現如此高的工作溫度，故此德?tīng)柹ㄟ^(guò)與德國國家微系統傳感器研究院的合作，

開發了專門適用于高溫 (150℃~350℃) 型芯片的硬封裝技術，確保芯片封裝在長期高溫下的可靠性。

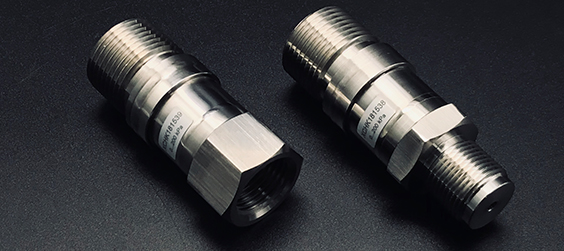

HMD 高溫型單晶硅壓力傳感器成品

傳統的高溫型壓力傳感器大都采用增加散熱結構或毛細管遠傳的方式，

來降低芯片處的溫度，但這樣會帶來降低響應、油量變大、提高成本等缺點。
德?tīng)柹邷匦蛪毫鞲衅饔捎谛酒旧砜赡透邷匾约疤厥夥庋b的技術，

可舍去傳統的降溫結構，降低成本，提高性能。

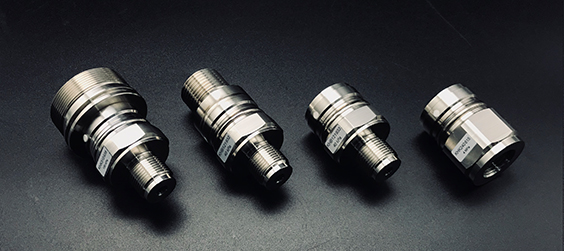

德?tīng)柹瓎尉Ч?/strong>壓力傳感器其他特點

■ 0~10kPa~40MPa 測量范圍
■ 超高過壓性能，更安全 (如 100kPa 芯片過壓達 10MPa )

■ 不銹鋼傳感器，全焊接結構，隔爆防護

■ 無密封圈，高可靠性
■ 單晶硅級精度，更加適應工業應用
■ 自帶呼吸孔，背壓腔不通儀表內部真實滿足 PA 需求
